Flügel-Schnellspannsysteme

Schnellspanner an Flügelausleger habe viele Vorteile:

Weniger Bootsschäden beim Lagern der Boote
weniger Platzbedarf in der Bootshalle, mehr Platz für zusätzliche Boote in der Bootshalle
schnelles Aufriggeren bei Regatten
Boote können ohne viel Aufwand als Riemen- oder Skullboote genutzt werden

Für die Lagerung der Ausleger gibt es in jedem Bootshaus einen passenden Platz.

für Kraftstreben

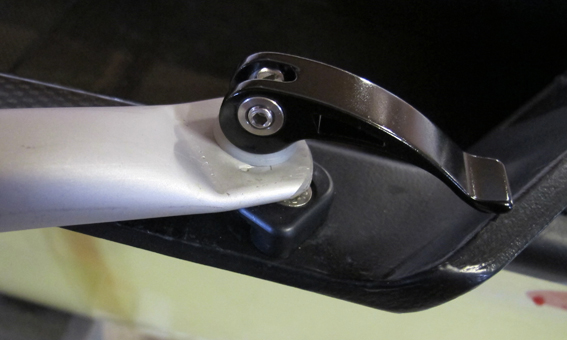

Schnellspanner für Kraftstreben

Die Laschen werden auf die Bootslippe geschraubt
An der Kraftstrebe wird an Stelle der Schrauben eine Gleitschraube mit Spanner montiert
Dieses System kann fast für alle Kraftsstrebe eingesetzt werden

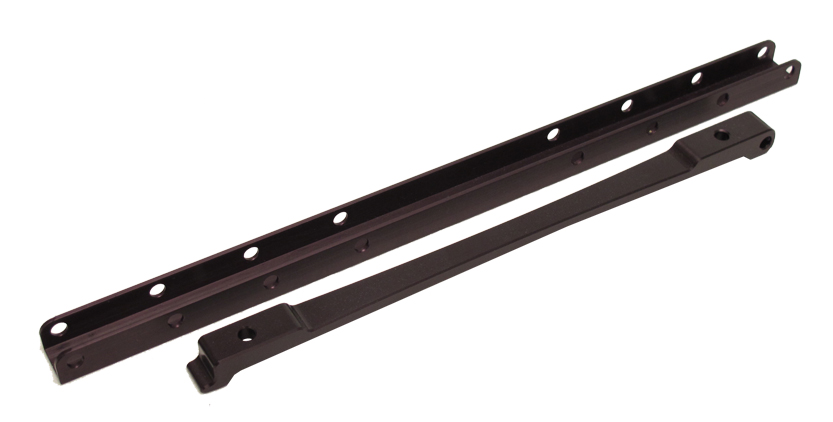

für Stämpfli Boote

ein formschlüssiges Schnellspannsystem für Flügelausleger das für die Firma Stämpfli entwickelt wurde

Verkauf direkt durch die Firma Stämpfli

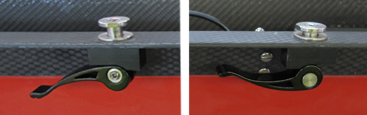

System Stämpfli mit Kugelsperrbolzen

Verkauf direkt durch die Firma Stämpfli

für Weitnauer WM Boote

Dieses System wird bei neuen Booten von Weitnauer montiert

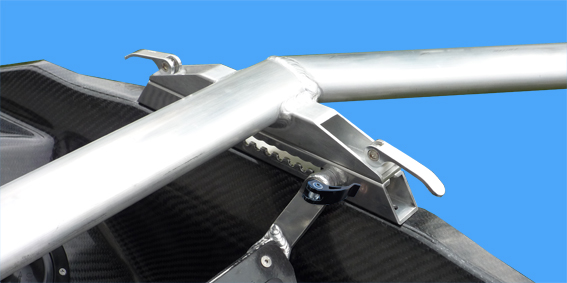

Der Flügelausleger wird auf die Vierkant-Rohr gesetzt und in die Schlitze gezogen
Mit 4 Gleitschrauben mit Schnellspannern wird der Flügel auf dem Vierkant-Rohr festgeklemmt

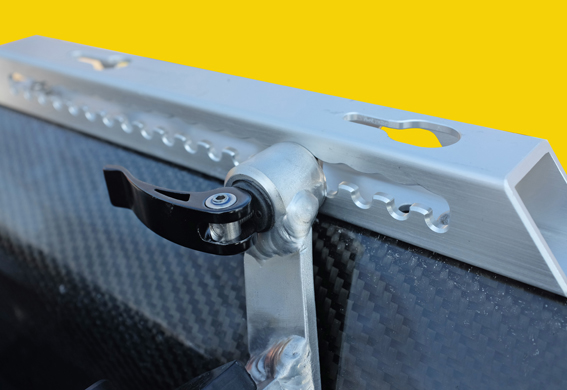

Das Stemmbrett wird seitlich an das gerasterte Vierkant-Rohr angespannt und mit einer Exzenterschraube verriegelt

Schnellspanner lösen und um 90° drehen.
So wird das Stemmbrett gelöst.

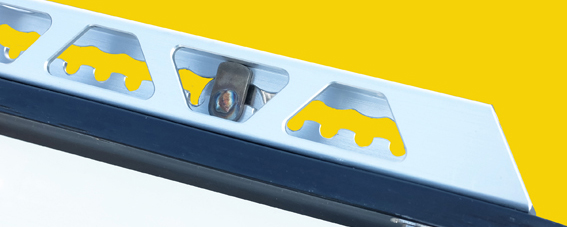

Stemmbrett verriegelt

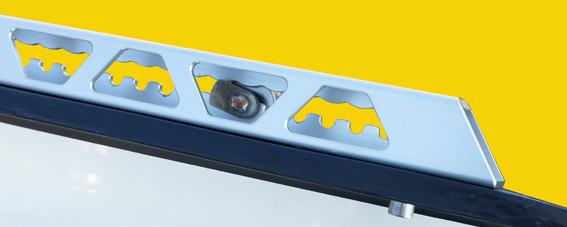

Stemmbrett kann verstellt werden

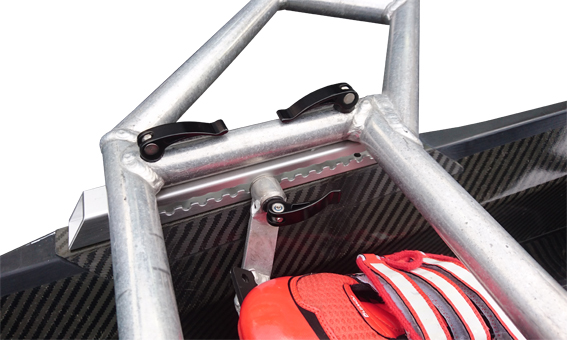

Umbauset von alte Weitnauer WM Boote

Dieses System wird zum Umbauen von festverschraubten Flügelausleger verwendet
Der Flügelausleger wird auf die Vierkant-Rohr gesetzt und in die Schlitzlöcher gezogen
Mit 4 Gleitschrauben mit Schnellspannern wird der Flügel auf dem Vierkant-Rohr festgeklemmt

Das Stemmbrett wird seitlich an das gerasterte Vierkant-Rohr angespannt und mit einer Exzenterschraube verriegelt

Schnellspanner lösen und um 90° drehen.
So wird das Stemmbrett gelöst.

Stemmbrett verriegelt

Stemmbrett kann verstellt werden

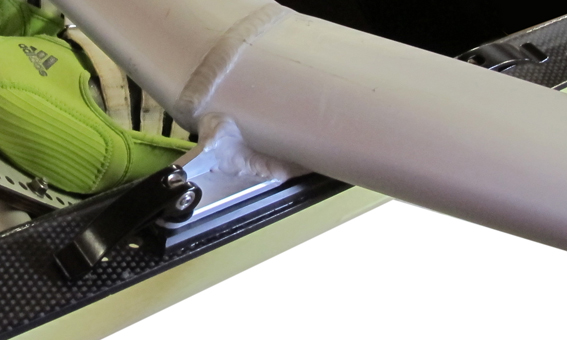

für Empacher Boote

Empacher Boote mit Flügelausleger können nachträglich mit diesem System nachgerüstet werden
Das System kann für Skull-, Riemenausleger eingesetzt werden
Beim Kauf eines neuen Bootes sollte die Schiene (8mm Dicke) eingerechnet werden

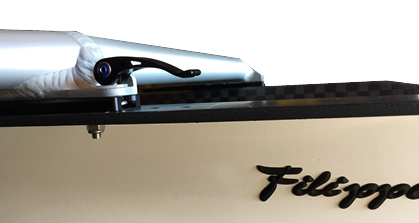

für Filippi Boote

Das System kann für Skull-, Riemenausleger eingesetzt werden
Beim Kauf eines neuen Bootes sollte die Schiene (8mm Dicke) eingerechnet werden
die meisten Filippi Boote mit Flügelausleger lassen sich auch nachträglich mit diesem System nachrüsten

für BBG Boote

Das System kann für Skull-, Riemenausleger eingesetzt werden
Beim Kauf eines neuen Bootes sollte die Schiene (8mm Dicke) eingerechnet werden
neuere BBG Boote mit Flügelausleger lassen sich auch nachträglich mit diesem System nachrüsten
